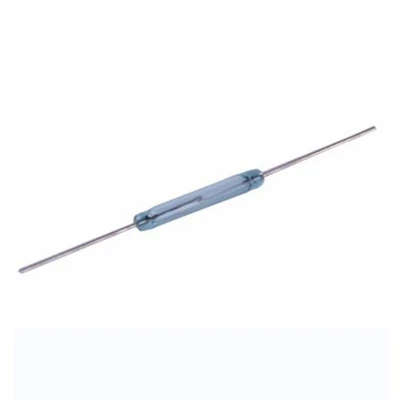

Senzor Reed montat la suprafață

Un senzor de lamelă montat pe suprafață acționează ca un comutator magnetic. Când nu este folosit, cele două lame de trestie nu se ating. Când aduceți aproape un magnet sau o bobină electromagnetică, acesta creează diferite sarcini la capetele lamelor. Dacă forța magnetică este suficient de puternică, lamele se vor trage împreună și vor completa circuitul. Când câmpul magnetic slăbește sau dispare, lamele se separă din cauza naturii lor asemănătoare arcurilor, deschizând circuitul.

Senzorul cu stuf forma A complet sigilat este în mod normal deschis, ceea ce înseamnă că nu permite curentului să curgă până când este activat. Forma B este un comutator normal închis, deci conduce electricitatea până când se aplică câmpul magnetic. Forma C este un comutator cu un singur pol dublu (SPDT), care are o lamă comună, o lamă normal deschisă și o lamă normal închisă.

În Forma C, când nu există câmp magnetic, lama comutabilă atinge lama normal închisă. Când intră un câmp magnetic suficient de puternic, lama comutabilă se deplasează spre lama normal deschisă, în timp ce celelalte două lame rămân pe loc. Toate aceste lame sunt realizate din material feromagnetic, dar lama normal închisă are o suprafață dintr-un metal nemagnetic.

Când senzorul se află într-un câmp magnetic, cele două lame fixe (normal deschise și normal închise) au aceeași sarcină, care este opusă încărcării lamei comutabile. Metalul nemagnetic de la capătul normal închis blochează câmpul magnetic. Deci, atunci când forța magnetică este suficient de puternică între capătul normal deschis și lama comutabilă, lama comutabilă va atinge lama normal deschisă, închizând circuitul.
